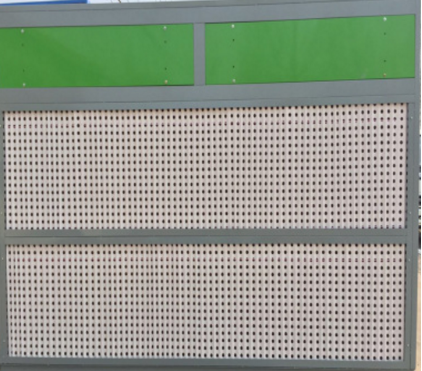

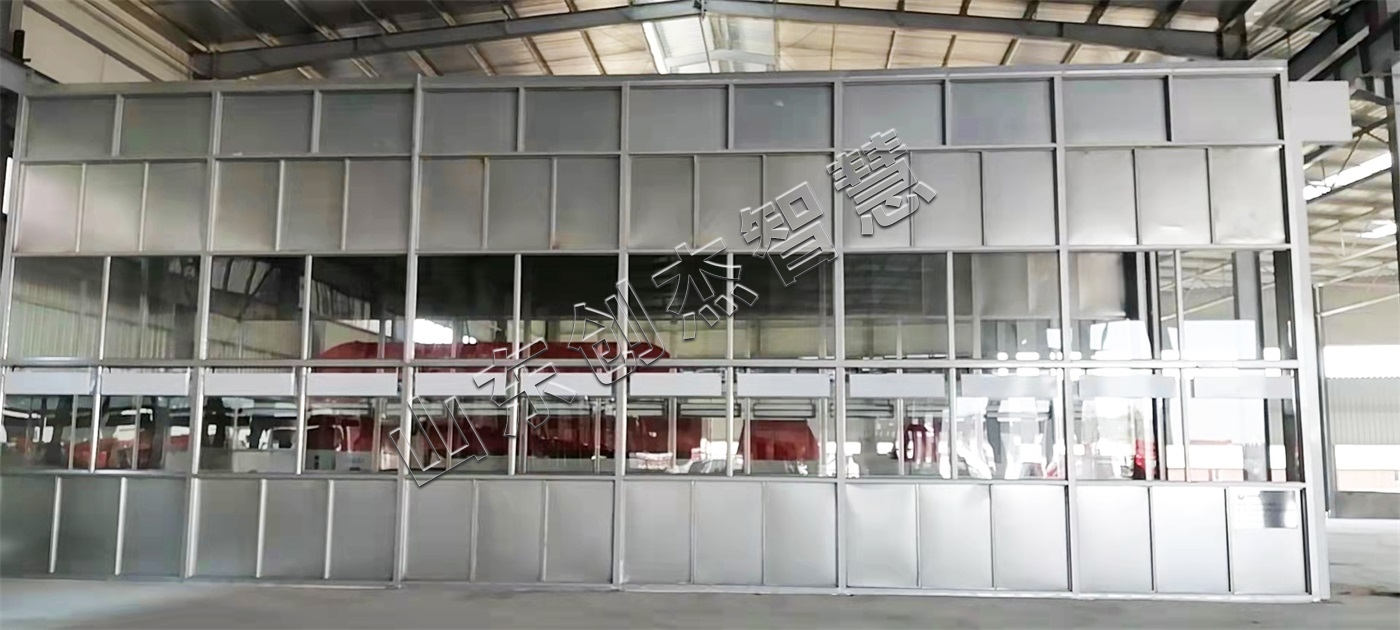

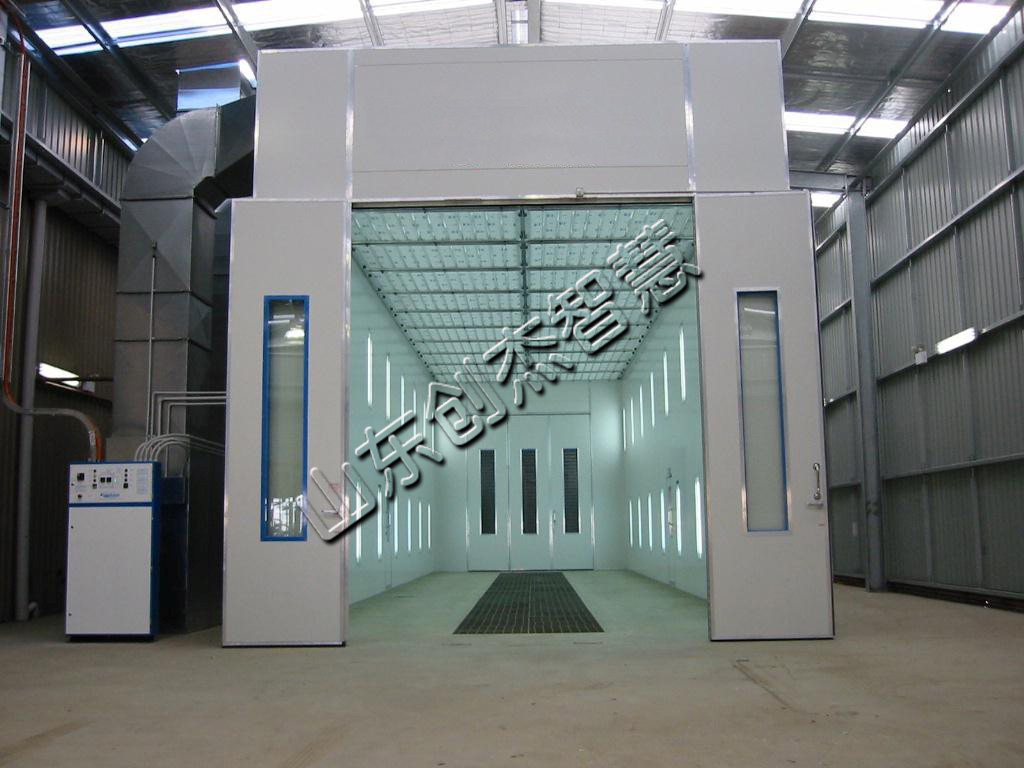

一、室體 　　1、水旋噴漆室的室體采用型鋼框架，具有足夠的強度和剛度，美觀大方。室體頂部設置靜壓室，靜壓室底部有一開口供自行葫蘆吊掛工件通過，靜壓室上部設置自行葫蘆支撐軌道，與噴漆室骨架設計成一體。靜壓室內布置有高效過濾無紡布，使送入室體內的潔凈空氣沿室體頂部按層流狀態向下壓送，有效控制漆霧的擴散；室體側面設有安全小門，方便人員進出，便于更換無紡布。 　　2、照明裝置分組安裝在室體兩側壁，各組設置后蓋，方便開啟，便于維修。照度可達500~700lx分組控制。 室內設有可燃氣體濃度檢測、報警裝置。 　　二、送風系統 　　送風系統由送風機組和通風管路等組成。送風系統設置有初效過濾段、中效過濾段、加熱段（熱源為蒸汽，可以在冬季室內送熱風≥15℃）等。 　　送風機組分為新風混合段、初效過濾段、中效過濾段、風機裝箱段、消聲段、送風段等。新風混合段進風口帶有對開多葉調節閥，用于調節風量；初、中效過濾段采用袋式高效過濾器，拆卸、清理、更換方便；風機裝箱段風機選用新型節能高效低噪聲空調機，風機安裝在帶有減震器的整體支座上，運轉平穩，噪聲低；消聲段設有復合阻抗式消埋聲器，可實現在寬廣的頻率范圍內消聲，具有良好的消聲效果。各截面的送風風速要均勻，避免漆霧外逸。送入靜壓室的空氣經過濾加熱后，可均勻地給噴漆室送氣，噴漆室截面風速達0.35~0.4m/s。 　　三、漆霧過濾裝置 　　漆霧過濾裝置凈化處理室體內部被漆霧污染的空氣，安裝在室體下部的地坑內，由洗滌板、液力旋壓器、地下水槽和排風裝置組成，凈化效率要求達到98%以上。 　　室體內含漆霧氣體經液力旋管筒體內部，高速流過導向葉片表面，使空氣和水形成渦流，污染空氣的漆膜被吸附在水池中，經過水清洗的空氣再排入大氣，存積在水池中的漆霧聚成渣過濾后再進行集中處理。 　　四、抽風裝置 　　抽風裝置采用防爆離心風機，室體內被漆霧污染的空氣在抽風裝置的作用下，與循環水一起進入液力旋壓器的筒體內，高速流過導向葉片的表面，使空氣和水形成渦流，污染空氣的漆霧就被水吸附存在水池中，經過水清洗的空氣再排入大氣，存積在水池中的漆霧集聚成漆渣，另經過濾后予以處理。
